- Artikel-Nr.: 4000657008080
- EAN 4000657008080
- Marke Upat

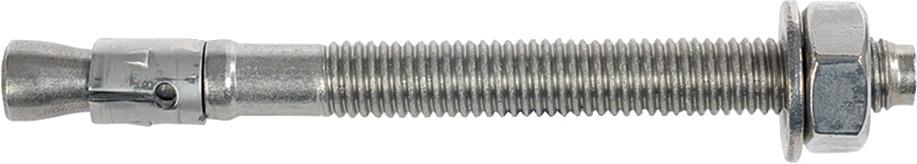

• Edelstahl R, blank
• Besonders geeignet für die Befestigung mittelschwerer Lasten im Außenbereich in ungerissenem Beton und Naturstein mit dichtem Gefüge
• Durch die Verkürzung um 2 cm bei der K-Version können Bohraufwand und Materialkosten gespart werden
• Setzen in Vor- und Durchsteckmontage möglich, ebenso wie kraftsparendes Einschlagen mit Hammer in das Bohrloch
• Beim Anziehen der Mutter Schieben des Bolzens in den Spreizclip, somit Verspreizen gegen die Bohrlochwand und Haltesicherheit
• Besonders häufige Verwendung des Bolzenankers für die Befestigung von dünnen Betonbauteilen und Anwendungen, wenn Lasten eine untergeordnete Rolle spielen
• ETA-10/0169, Europäisch Technische Zulassung, Option 7 in ungerissenen Beton
• Typ K: Kurzform

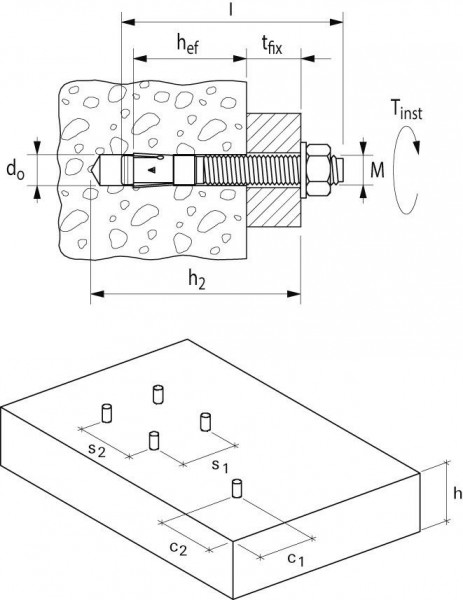

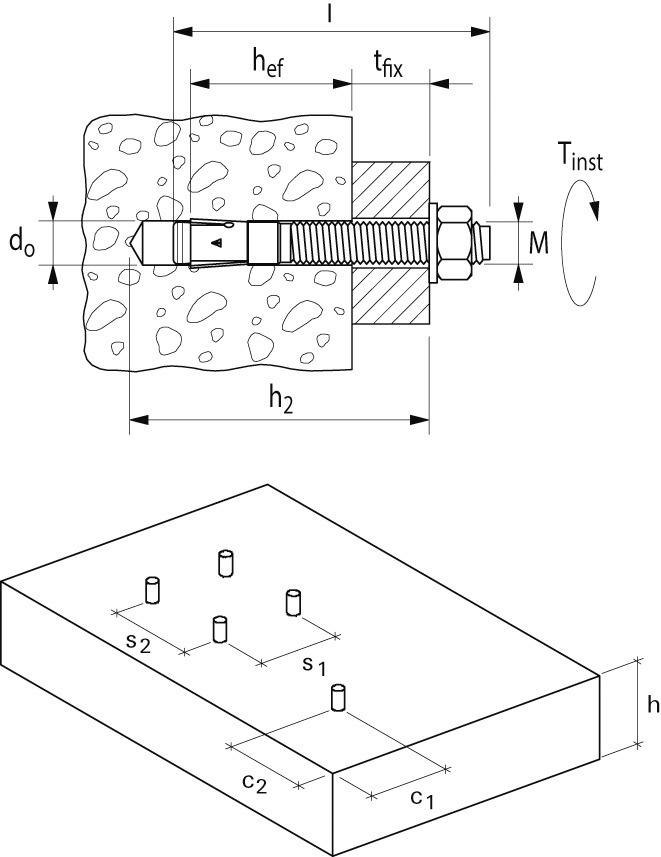

| Typ: | IMC 10/20/96 A4 |
| Schlüsselweite: | 17mm |
| Bohrernenn-Ø: | 10mm |
| Marke: | Upat |
| Gewinde: | M10mm |
| Nutzlänge (standard) max.: | 20mm |
| Nutzlänge (reduziert) max.: | 30mm |
| Dicke des Anbauteils max.: | 20mm |
| Außendurchmesser U-Scheibe: | 19,0mm |
| Stärke U-Scheibe: | 1,8mm |
| Verankerungstiefe (Std./Red.): | 50/40mm |
| Länge: | 96mm |
| Bohrlochtiefe bei Durchsteckmontage min.: | 88mm |
| Gewindelänge: | 56mm |
