- Artikel-Nr.: 4000657004778
- EAN 4000657004778
- Marke Upat

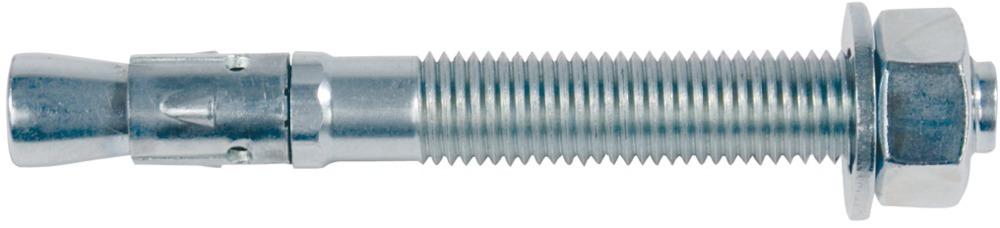

• Stahl, galvanisch verzinkt
• Besonders geeignet für die Befestigung mittelschwerer Lasten im Innenbereich in ungerissenem Beton und Naturstein mit dichtem Gefüge
• Durch die Verkürzung um 2 cm bei der K-Version können Bohraufwand und Materialkosten gespart werden
• Setzen in Vor- und Durchsteckmontage möglich, ebenso wie kraftsparendes Einschlagen mit Hammer in das Bohrloch
• Beim Anziehen der Mutter Schieben des Bolzens in den Spreizclip, somit Verspreizen gegen die Bohrlochwand und Haltesicherheit
• Besonders häufige Verwendung des Bolzenankers für die Befestigung von dünnen Betonbauteilen und Anwendungen, wenn Lasten eine untergeordnete Rolle spielen
• ETA-10/0169, Europäisch Technische Zulassung, Option 7 in ungerissenen Beton
Typ K: Kurzform

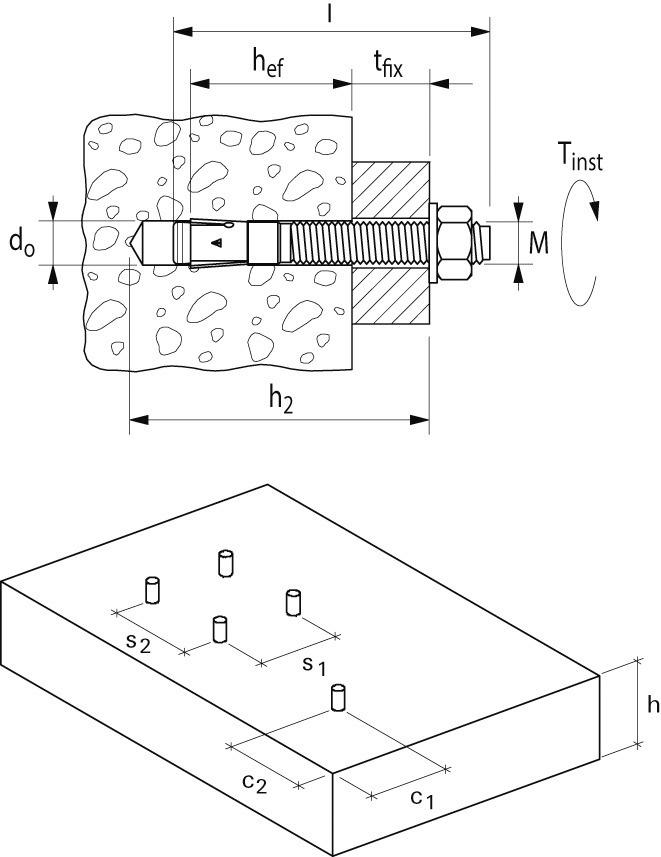

| Typ: | IMC 16/25/145 |
| Schlüsselweite: | 24mm |
| Bohrernenn-Ø: | 16mm |
| Marke: | Upat |
| Gewinde: | M16mm |
| Außendurchmesser U-Scheibe: | 29,0mm |
| Nutzlänge (standard) max.: | 25mm |
| Nutzlänge (reduziert) max.: | 40mm |
| Dicke des Anbauteils max.: | 25mm |
| Stärke U-Scheibe: | 2,7mm |
| Länge: | 145mm |
| Bohrlochtiefe bei Durchsteckmontage min.: | 129mm |
| Verankerungstiefe (Std./Red.): | 80/65mm |
| Gewindelänge: | 89mm |
