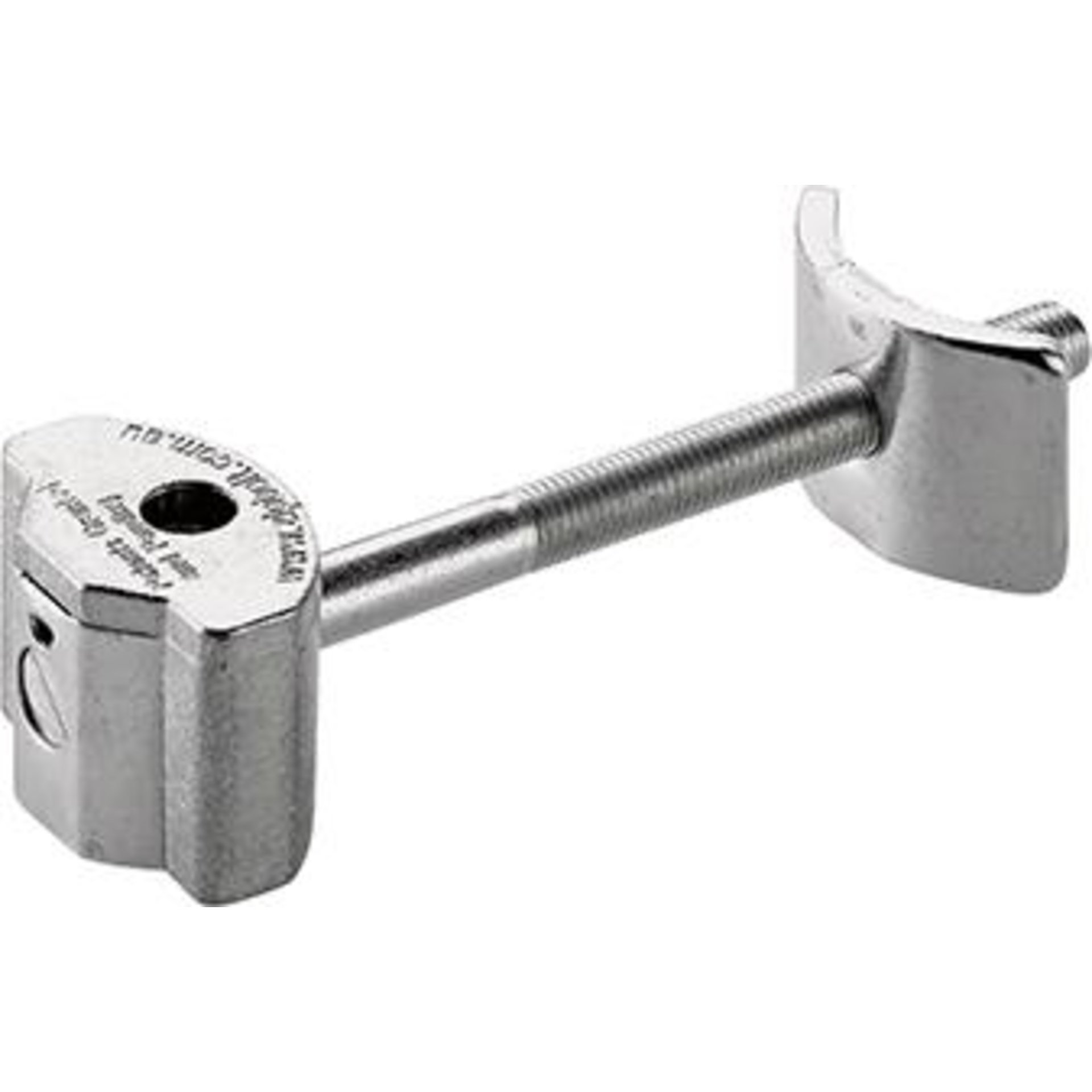

Arbeitsplattenverbinder AVB 4• Für stabile form- und kraftschlüssige Verbindungen von Arbeitsplatten • Bequeme und schnelle Verspannung mittels Akkuschrauber oder Innensechskantschlüssel SW 5 • Bohrtiefe min. 20 mm • Gehäusebohrdurchmesser 35 mm • Gehäuse: Zinkdruckguss blank • Bolzen / Gegenplatte: Stahl verzinktHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

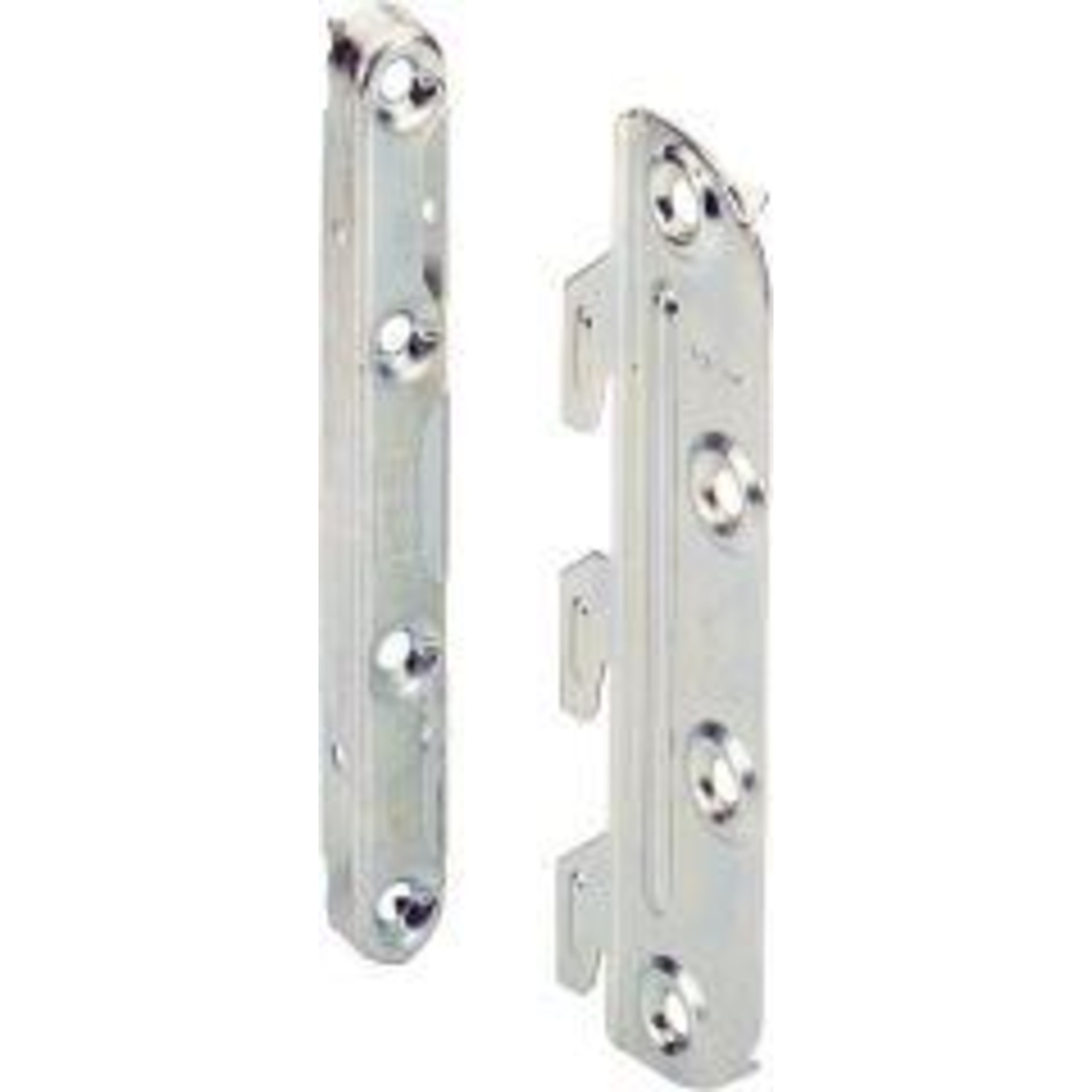

Bett-Verbindungsbeschlag• Zum Einhängen • Garnitur besteht aus je 2 x Hakenteil RS + LS sowie 4 x Universalkappe rechts/links • Hakenteil = 3 Haken • Gesamthöhe 130 mmHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

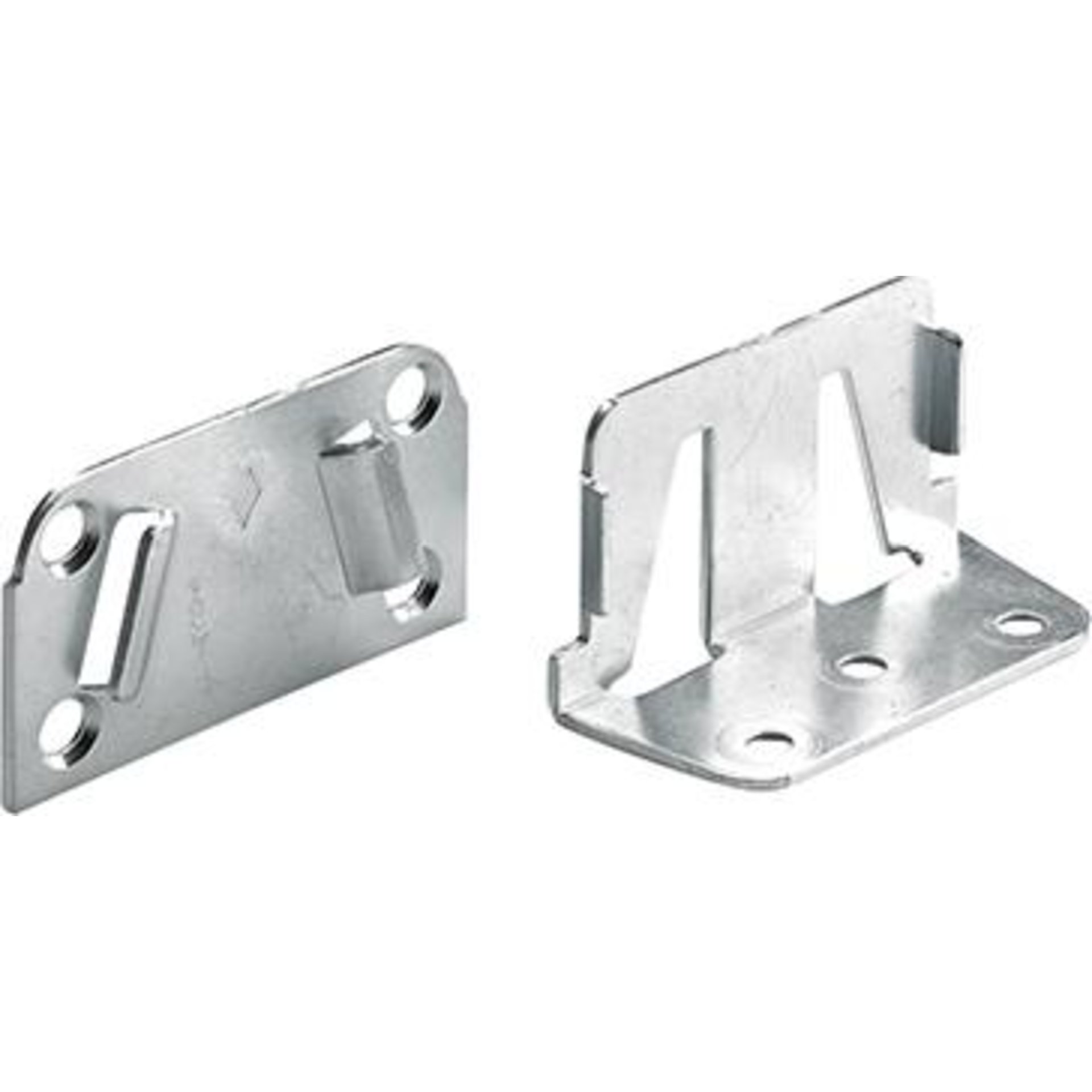

Mittelbalkenverbinder• Für Bettkonstruktionen aus Holz oder Metall • Auch für Polsterbetten einsetzbar • Breite des Mittelbalkens ab 70 mm • Stahl verzinkt • Belastbarkeit 100 kg / St.Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

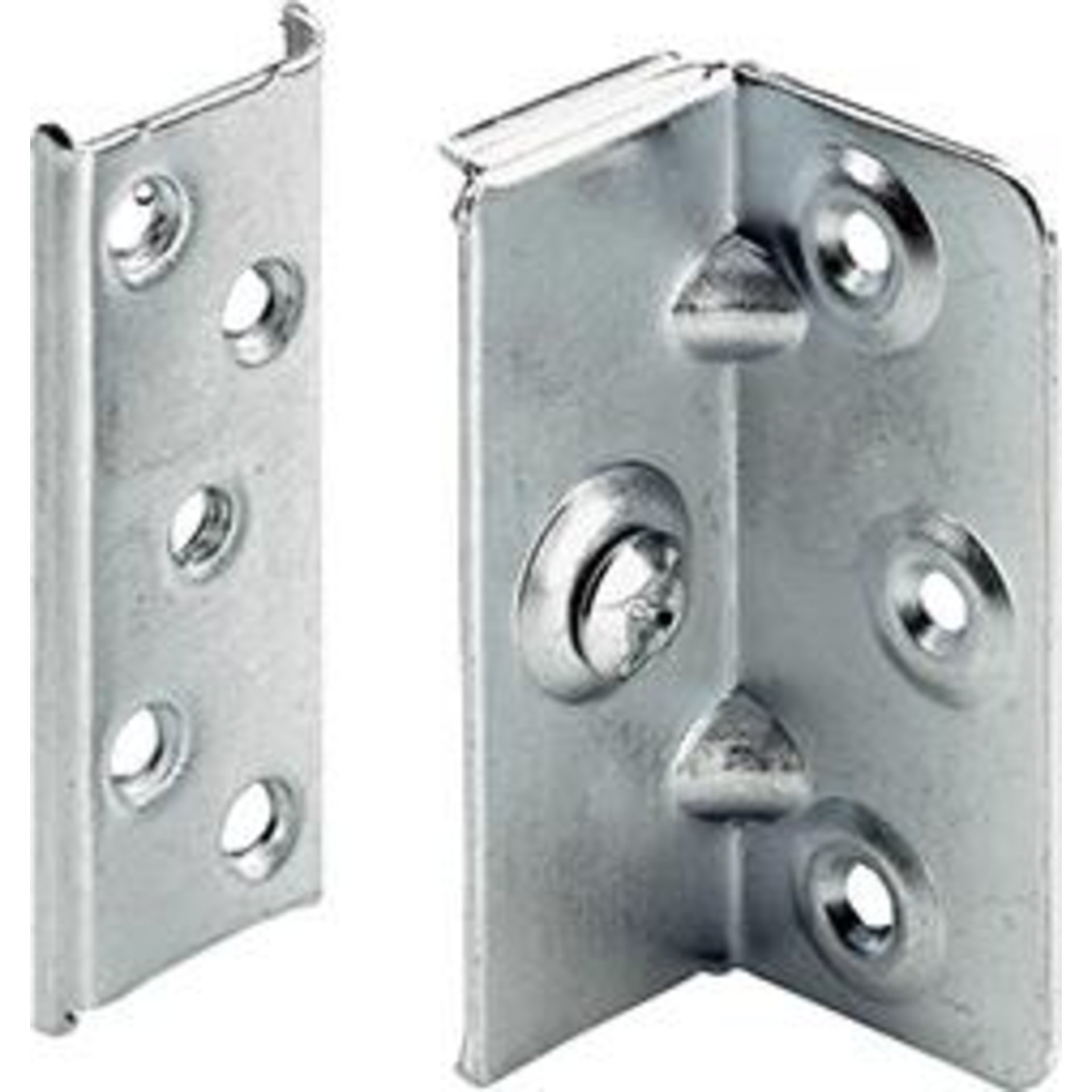

Bettwinkel StabiloFix• Für zerlegbare Polsterbetten oder Bettkästen • Hohe Festigkeit • Bis zu 4 mm Toleranzausgleich durch Auszugsschraube • Stahl verzinktHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

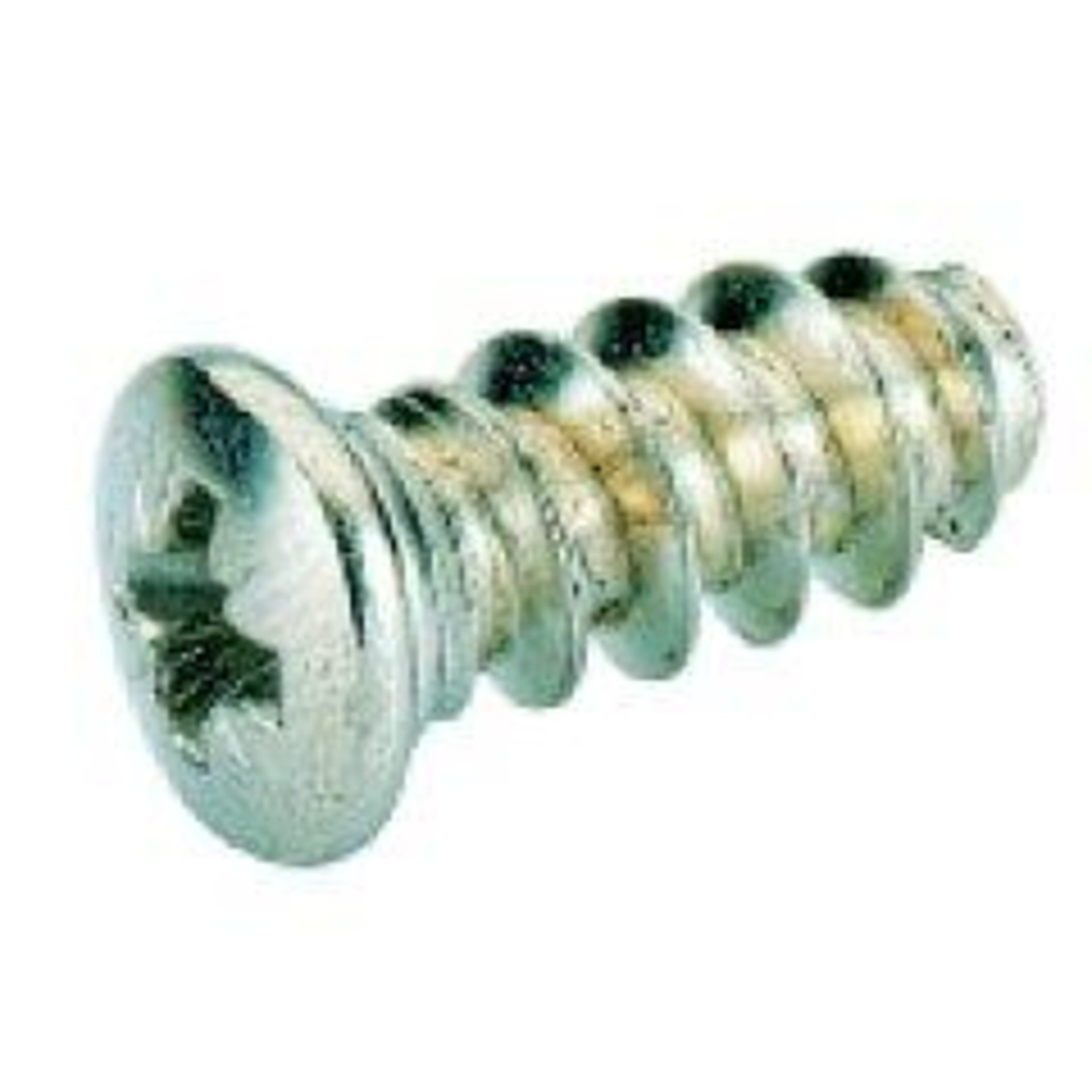

Direktbefestigungsschraube• ø 6 x 13,7 • Bohrdurchmesser 5 mm • Spanplattengüte nach DIN EN 320 • Drehmoment 1,5 Nm + 0,3 Nm • Stahl vernickeltHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

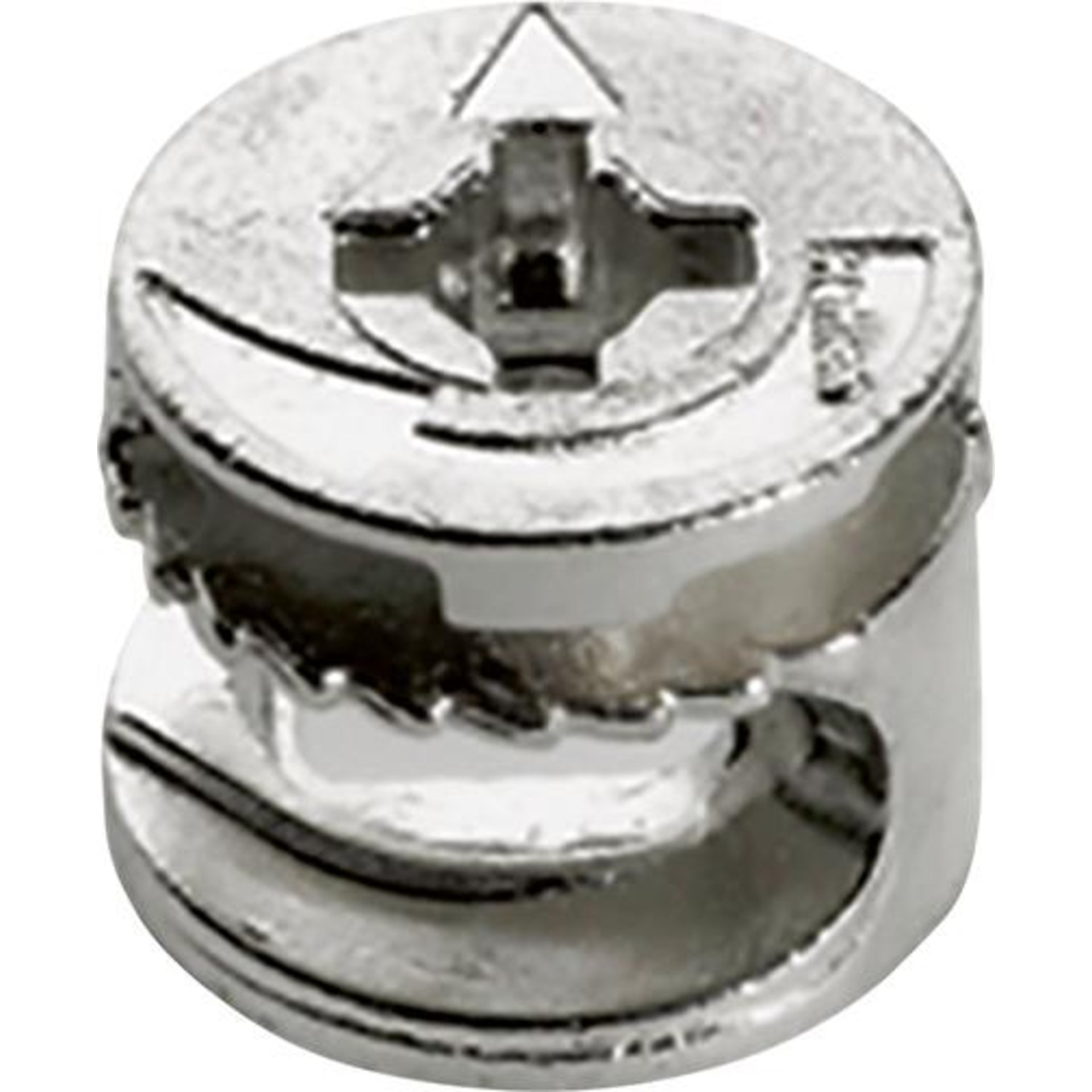

Exzenter-Verbindungsbeschlag Rastex 25 ohne Abdeckrand• Die Raststufen in der Spannkurve und die sägezahnartige Außenrastung verhindern ein selbstständiges Lösen des Exzenters • Immer zentrischer Anzug des Dübels • Das Rückdrehmoment ist dreimal höher als bei vergleichbaren Exzenterbeschlägen • Ohne Abdeckrand • ZinkdruckgussAbbildung zeigt Variante mit und ohne Abdeckrand, Lieferung ohne AbdeckrandHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

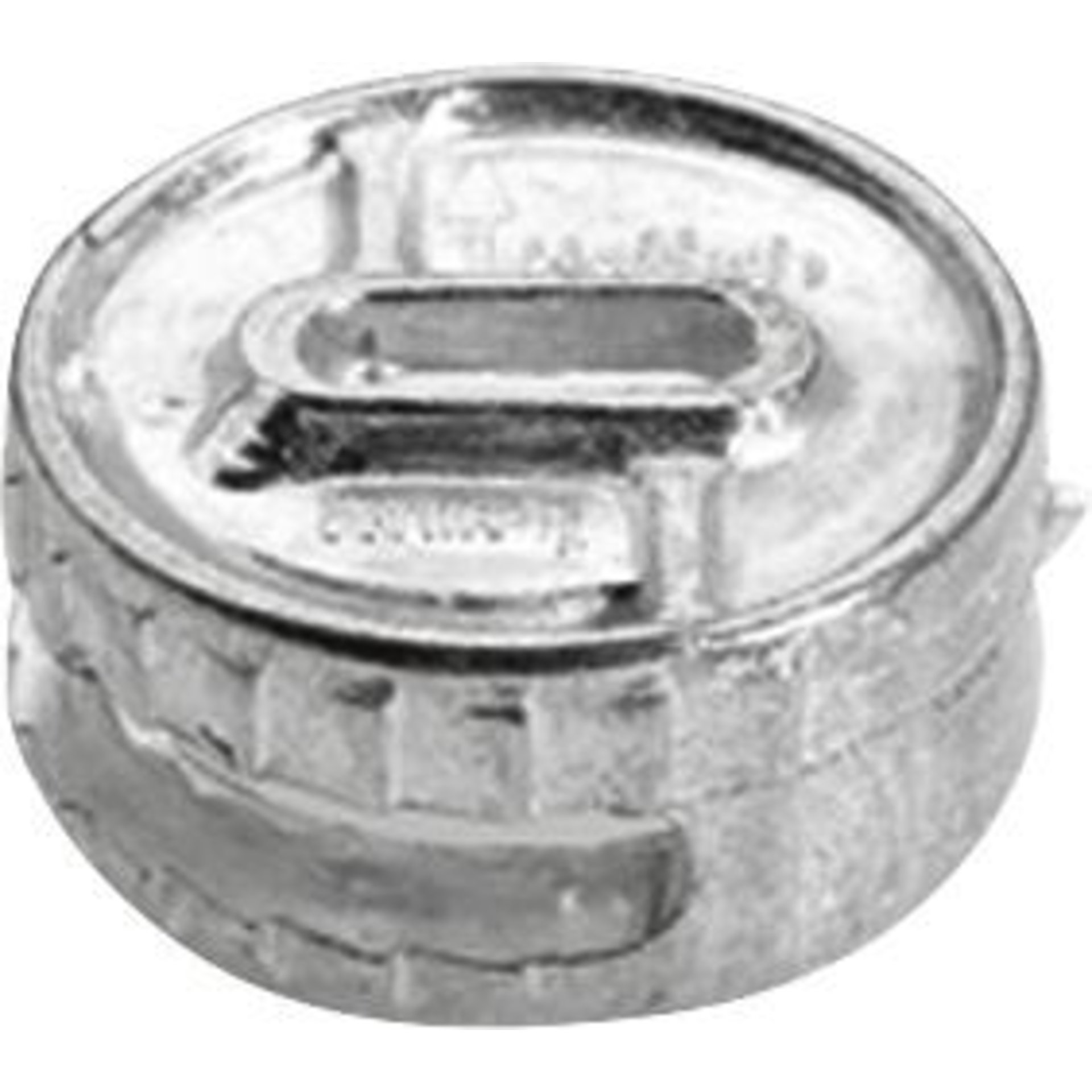

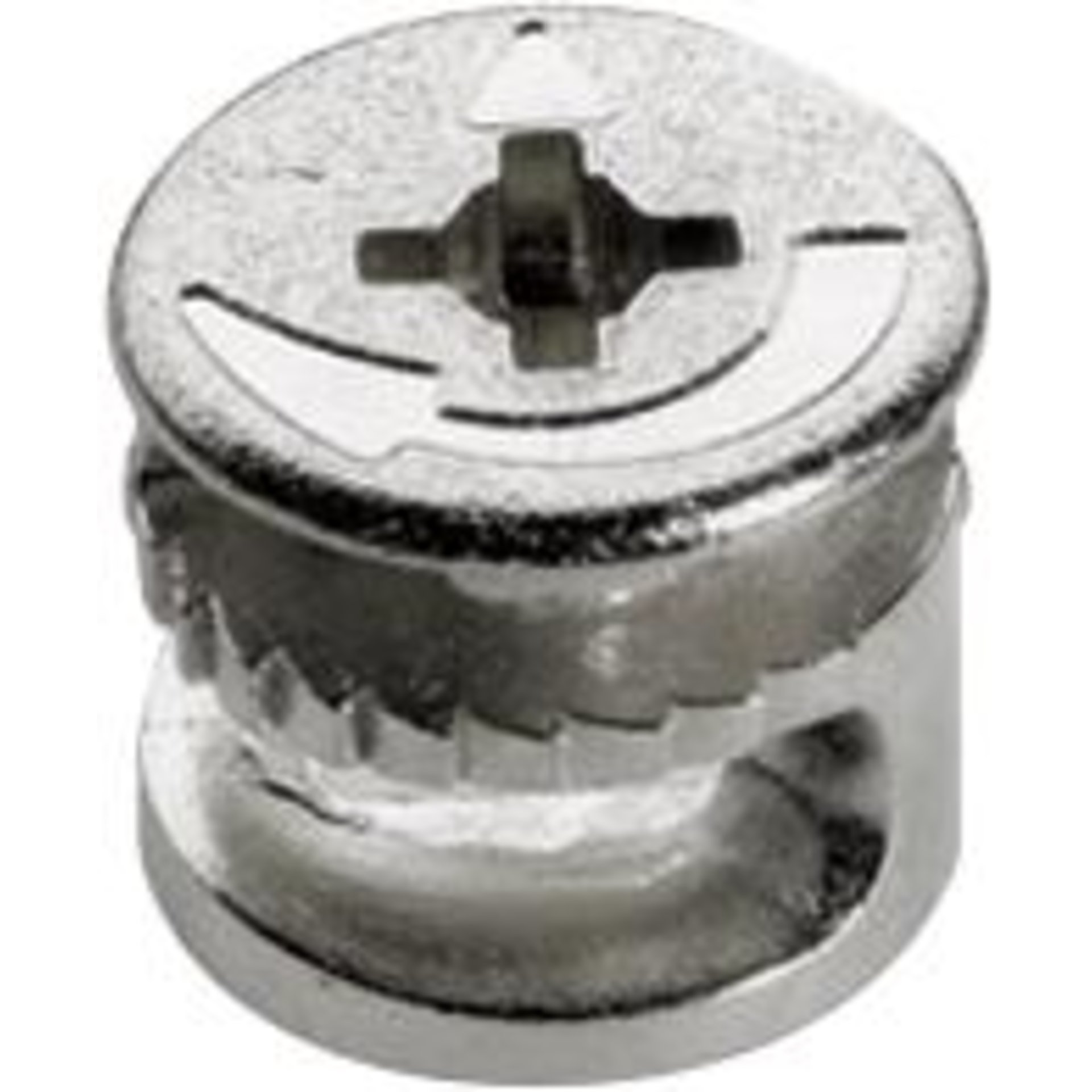

Exzenter-Verbindungsbeschlag Rastex 15 ohne Abdeckrand• Mit Anzugshilfe – Möbelseiten können so mit bis zu 4 mm Abstand zur Stirnseite des Fachbodens herangezogen werden • Doppelte Sicherheit durch Innen- und Außenrastung - der Dübel wird immer zentrisch angezogen, ein Versetzen der Möbelteile ist somit ausgeschlossen! • Exzenter kann mit Schlitzklinge, Kreuzschlitzklinge PZ 3 oder Sechskantschlüssel SW 4 verspannt werden • Mit und ohne Abdeckrand, der Abdeckrand verdeckt unsaubere Bohrungen, eine zusätzliche Abdeckkappe ist nicht erforderlich • ZinkdruckgussHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

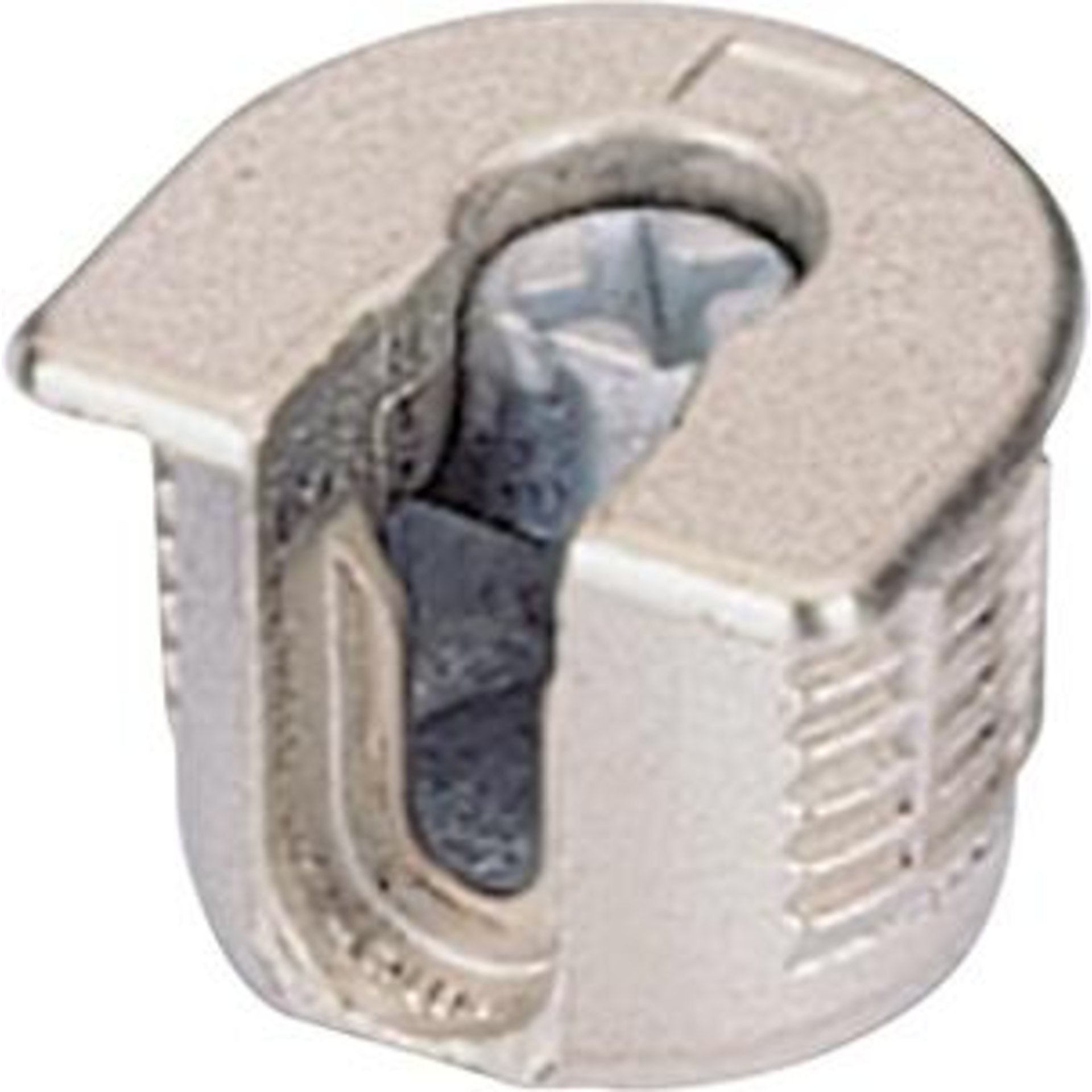

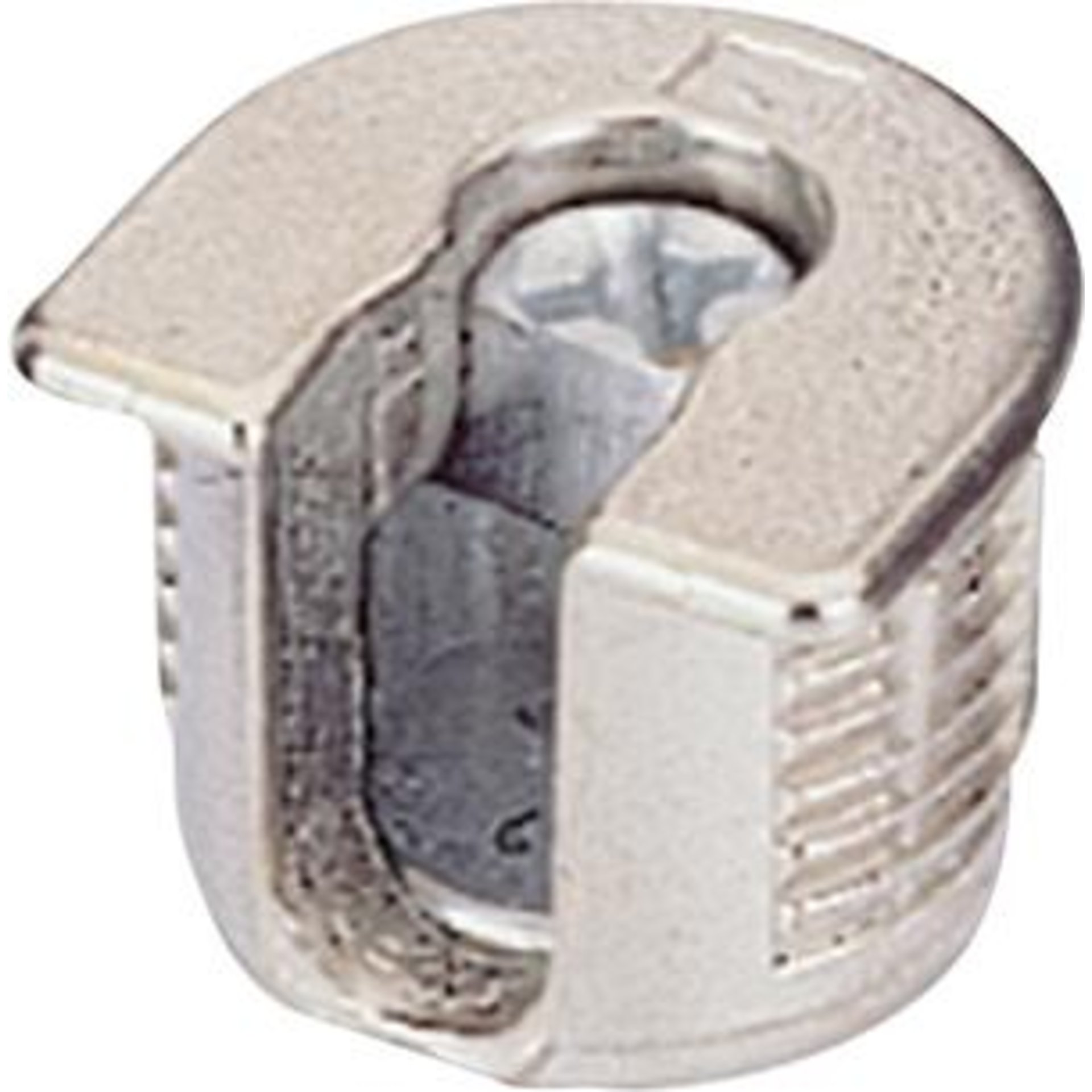

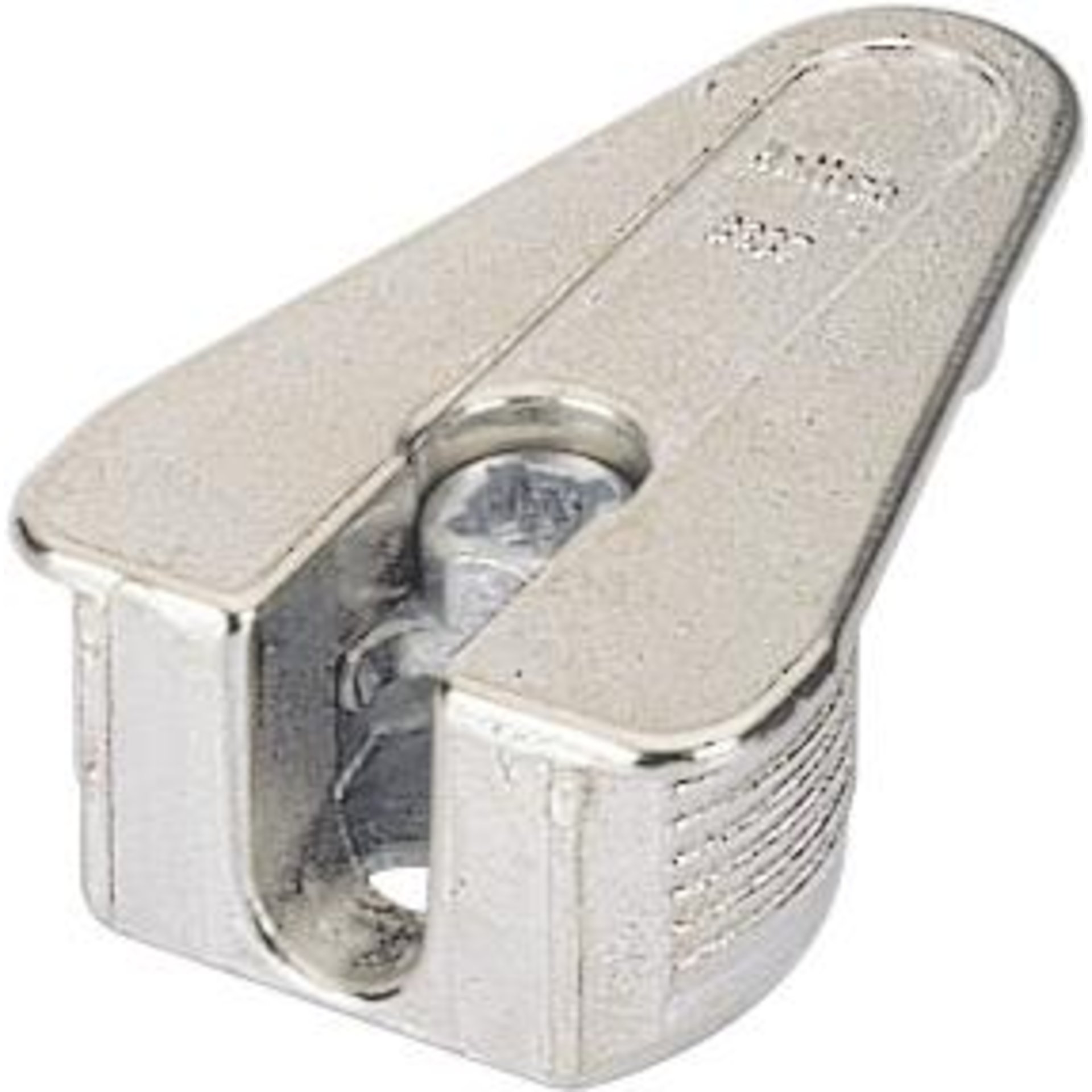

Verbindungsbeschlag VB 35 M / 19 mit Steg• Zierliche Verbindungsbeschläge für form- und kraftschlüssige • Verbindungen von Fachböden mit Seitenwänden nach bewährtem Exzenter-Rastprinzip • In die angeschnittene Bohrung mit ø 20 mm wird der Beschlag eingedrückt • Der Beschlag hat einen Kugelexzenter • Einsetzbar im System 32Abbildung zeigt FarbvariantenHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

Verbindungsbeschlag VB 35 M / 19 ohne Steg• Zierliche Verbindungsbeschläge für form- und kraftschlüssige • Verbindungen von Fachböden mit Seitenwänden nach bewährtem Exzenter-Rastprinzip • In die angeschnittene Bohrung mit ø 20 mm wird der Beschlag eingedrückt • Der Beschlag hat einen Kugelexzenter • Einsetzbar im System 32Abbildung zeigt FarbvariantenHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

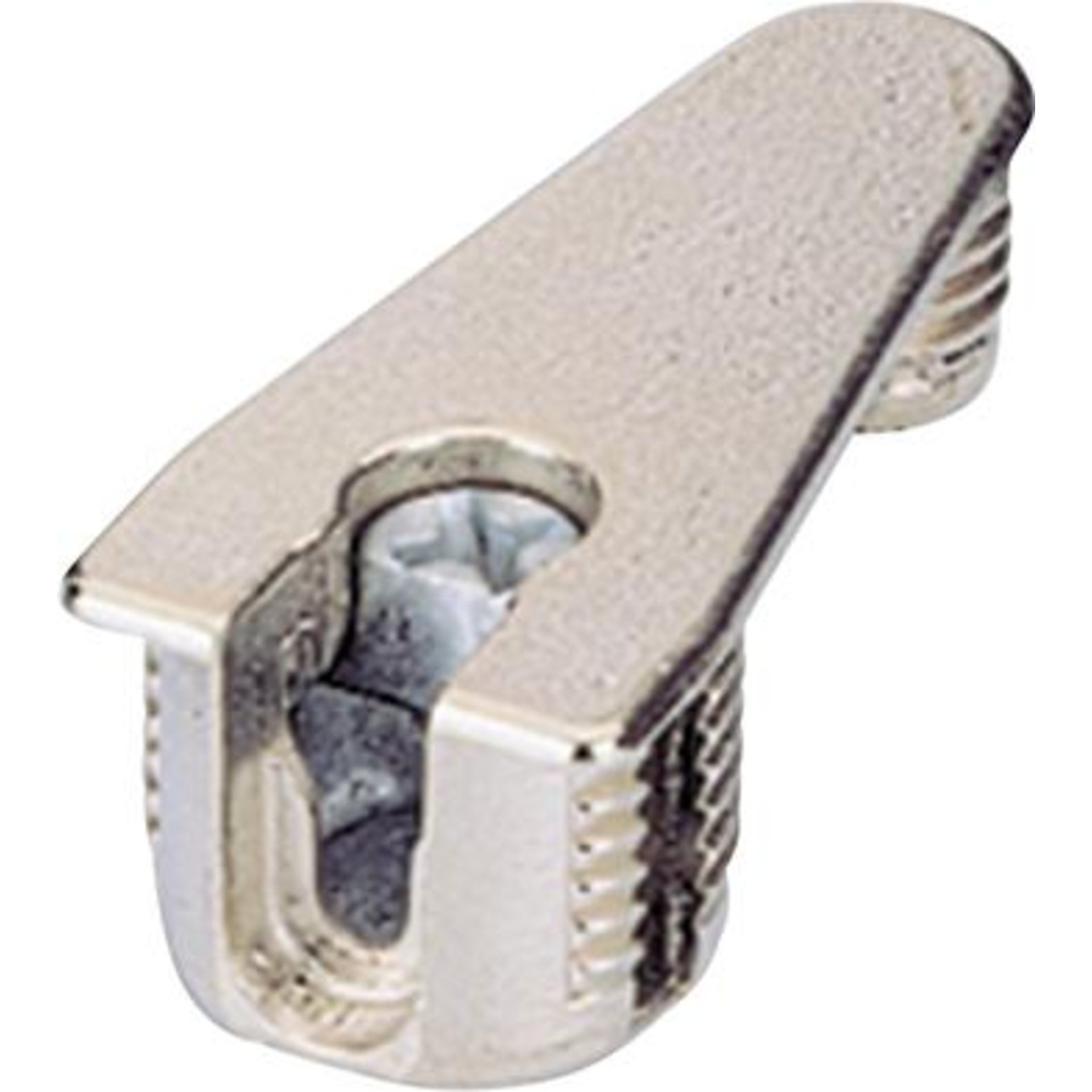

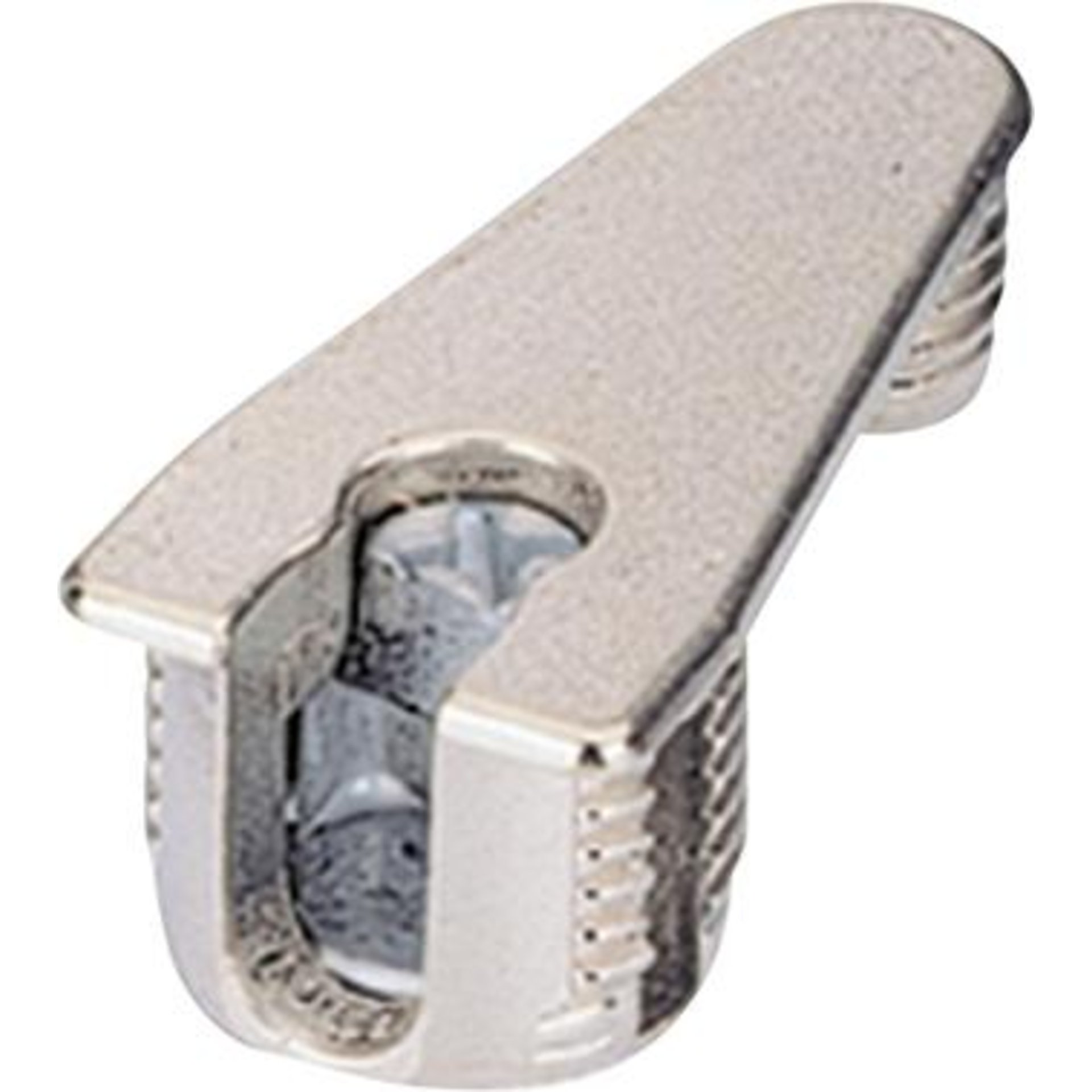

Verbindungsbeschlag VB 36 M / 19 mit Steg• Zierliche Verbindungsbeschläge für form- und kraftschlüssige Verbindungen von Fachböden mit Seitenwänden nach bewährtem Exzenter-Rastprinzip • In eine Doppelbohrung mit 32 mm Bohrabstand wird der Beschlag eingedrückt. Einlassbohrungen mit ø 20 und 10 mm • Der Beschlag hat einen Kugelexzenter • Einsetzbar im System 32Abbildung zeigt FarbvariantenHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

Verbindungsbeschlag VB 36 M / 19 ohne Steg• Zierliche Verbindungsbeschläge für form- und kraftschlüssige Verbindungen von Fachböden mit Seitenwänden nach bewährtem Exzenter-Rastprinzip • In eine Doppelbohrung mit 32 mm Bohrabstand wird der Beschlag eingedrückt. Einlassbohrungen mit ø 20 und 10 mm • Der Beschlag hat einen Kugelexzenter • Einsetzbar im System 32Abbildung zeigt FarbvariantenHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

Exzenter-Verbindungsbeschlag Rastex 15 mit Abdeckrand• Mit Anzugshilfe – Möbelseiten können so mit bis zu 4 mm Abstand zur Stirnseite des Fachbodens herangezogen werden • Doppelte Sicherheit durch Innen- und Außenrastung - der Dübel wird immer zentrisch angezogen, ein Versetzen der Möbelteile ist somit ausgeschlossen! • Exzenter kann mit Schlitzklinge, Kreuzschlitzklinge PZ 3 oder Sechskantschlüssel SW 4 verspannt werden • Mit und ohne Abdeckrand, der Abdeckrand verdeckt unsaubere Bohrungen, eine zusätzliche Abdeckkappe ist nicht erforderlich • Bohrdurchmesser: 15 mm • Bohrtiefe: 13,7 mm • ZinkdruckgussHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

Zubehör Exzenteraufsatz. Schrauben nahe an der Kante - für die Nutzung mit AdvancedImpact 18 und AdvancedDrill 18. Präzises Arbeiten auf engstem Raum: Befestigungssystem bietet Lösung für alle Befestigungsaufgaben an engen und schwer zugänglichen Stellen. Die QuickSnap-Schnittstelle für besonders einfachen Aufsatzwechsel. Schrauben präzise nur 10 mm von der Kante entfernt. Flexibilität: Exzenteraufsatz kann in acht verschiedenen Positionen arretiert werden. Für die Nutzung mit AdvancedImpact 18 und AdvancedDrill 18

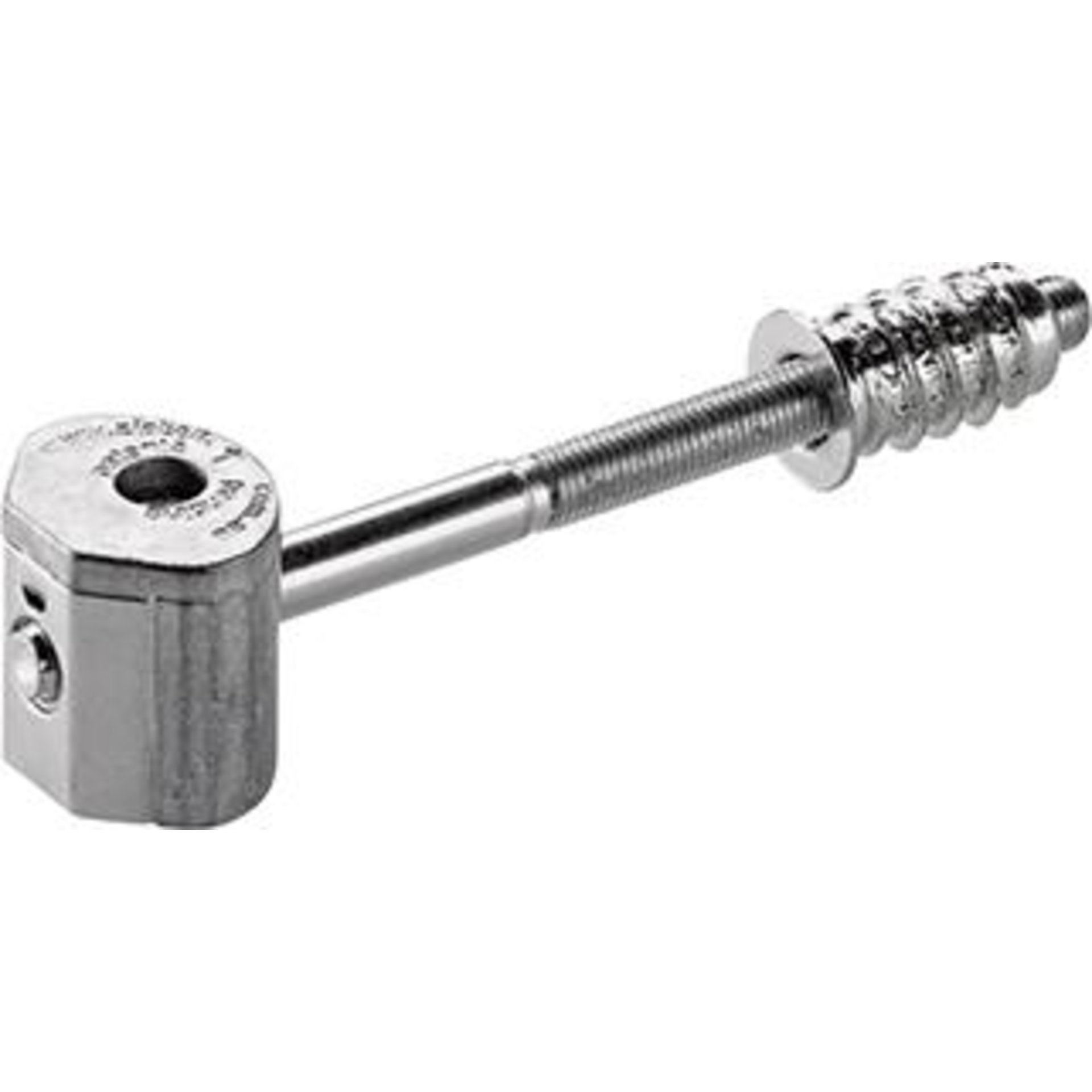

Form-/Kraftschluss-Verbinder VB 25 T• Für stabile form- und kraftschlüssige Verbindungen mit hoher Belastbarkeit • Ein integriertes 90°-Umlenkgetriebe mit Innensechskant ermöglicht eine bequeme und schnelle Verspannung mittels Akkuschrauber oder Innensechskantschlüssel SW 5 • Spannmaß 60 - 70 mm • Min. Gehäusebohrtiefe 20 mm • Gehäusebohrdurchmesser 25 mm • Durchgangsbohrung ø 7 mm • Gehäuse: Zinkdruckguss blank • Bolzen / Muffe: Stahl verzinktHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

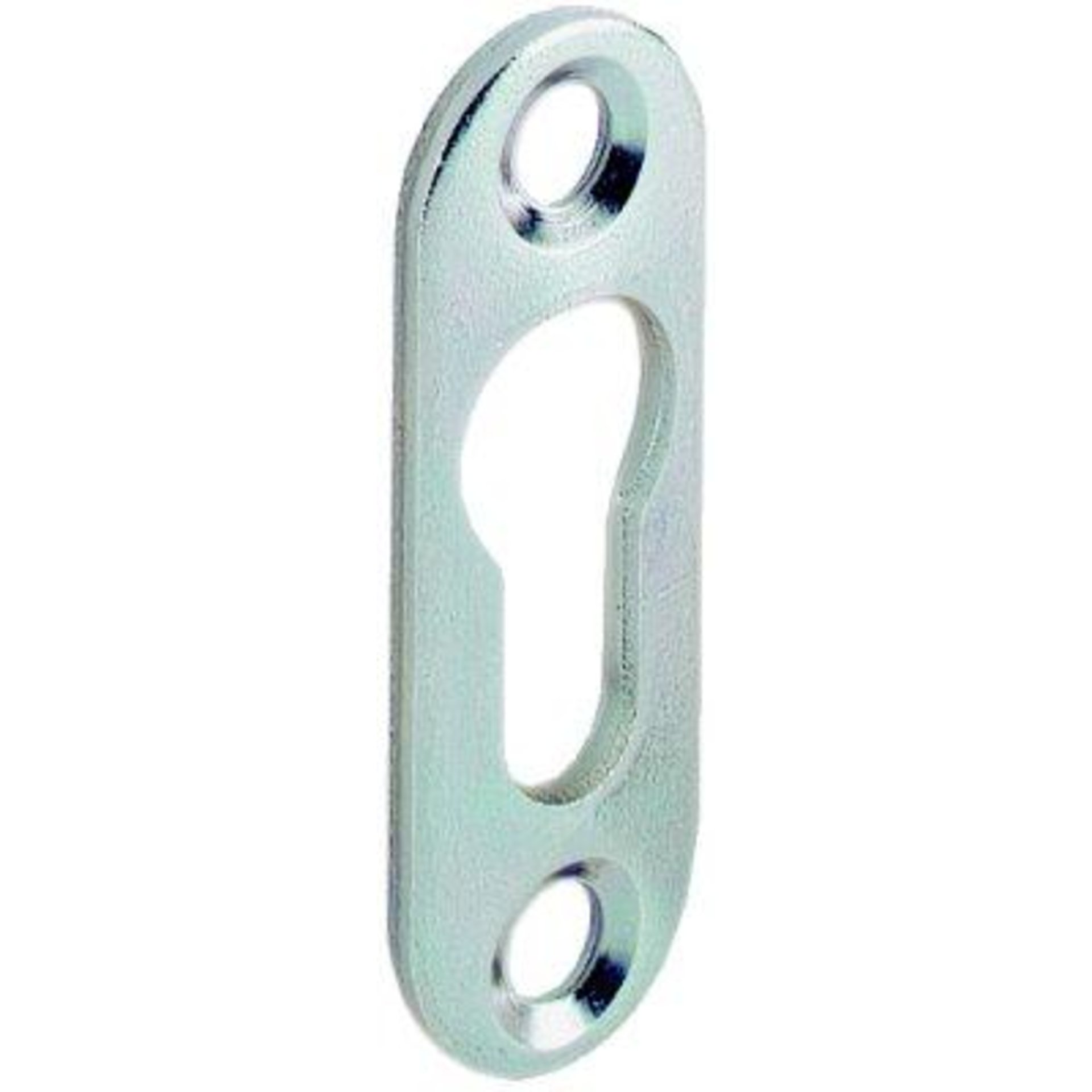

Linsenkopfbeschlag• Stahl verzinktHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

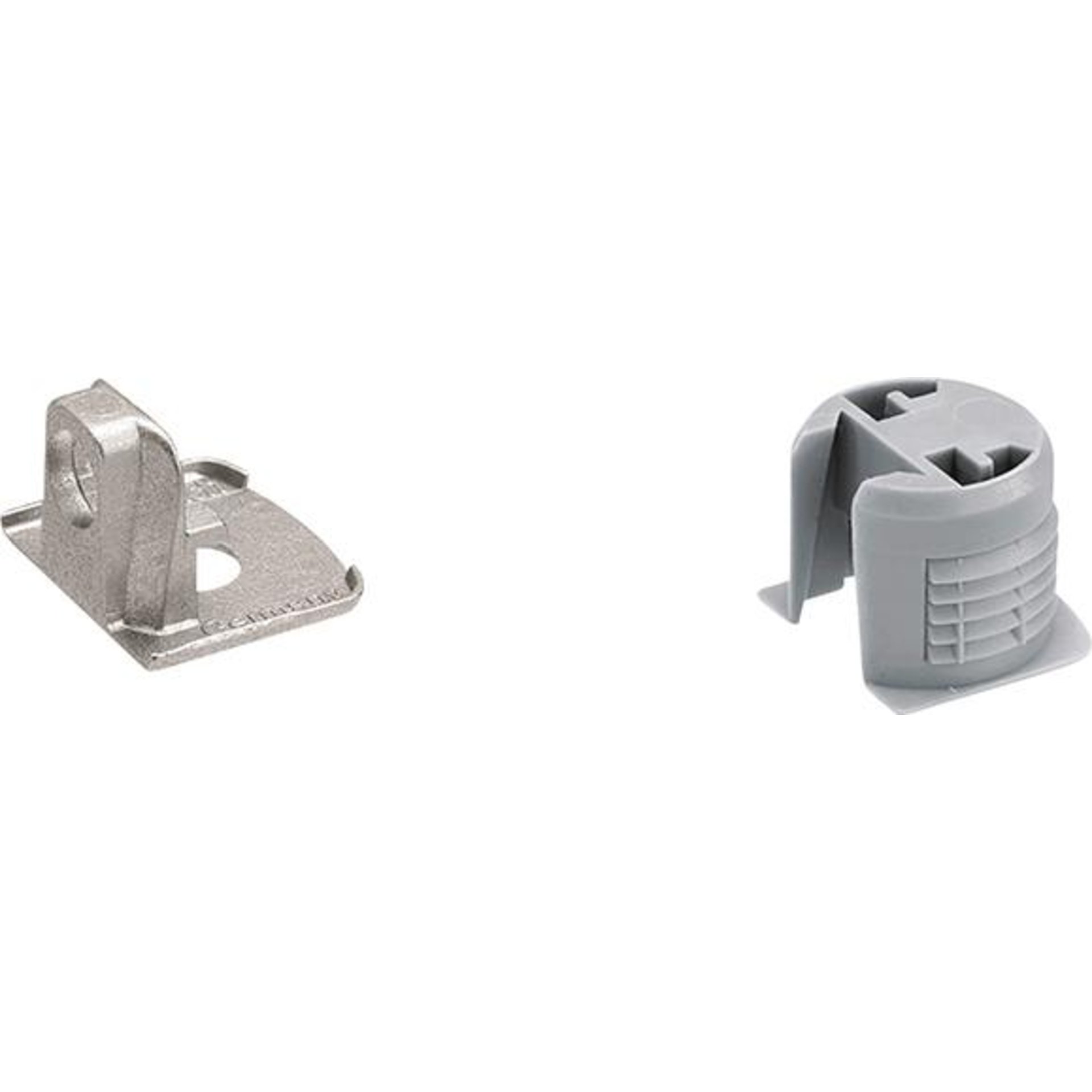

Verbindungsbeschlag VB 54 / 19 Toolex• Einfache Bodenmontage am Korpus • Für Lochreihen ø 5 mm • Leichte Bodendemontage über flexible Rastnase im Verbindergehäuse, anschließend erneute Montage jederzeit möglich • Gehäuseabdeckrand garantiert immer die richtige Gehäuseposition, auch bei zu tief gebohrten Löchern • Zinkdruckguss vernickelt / Kunststoff grauHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

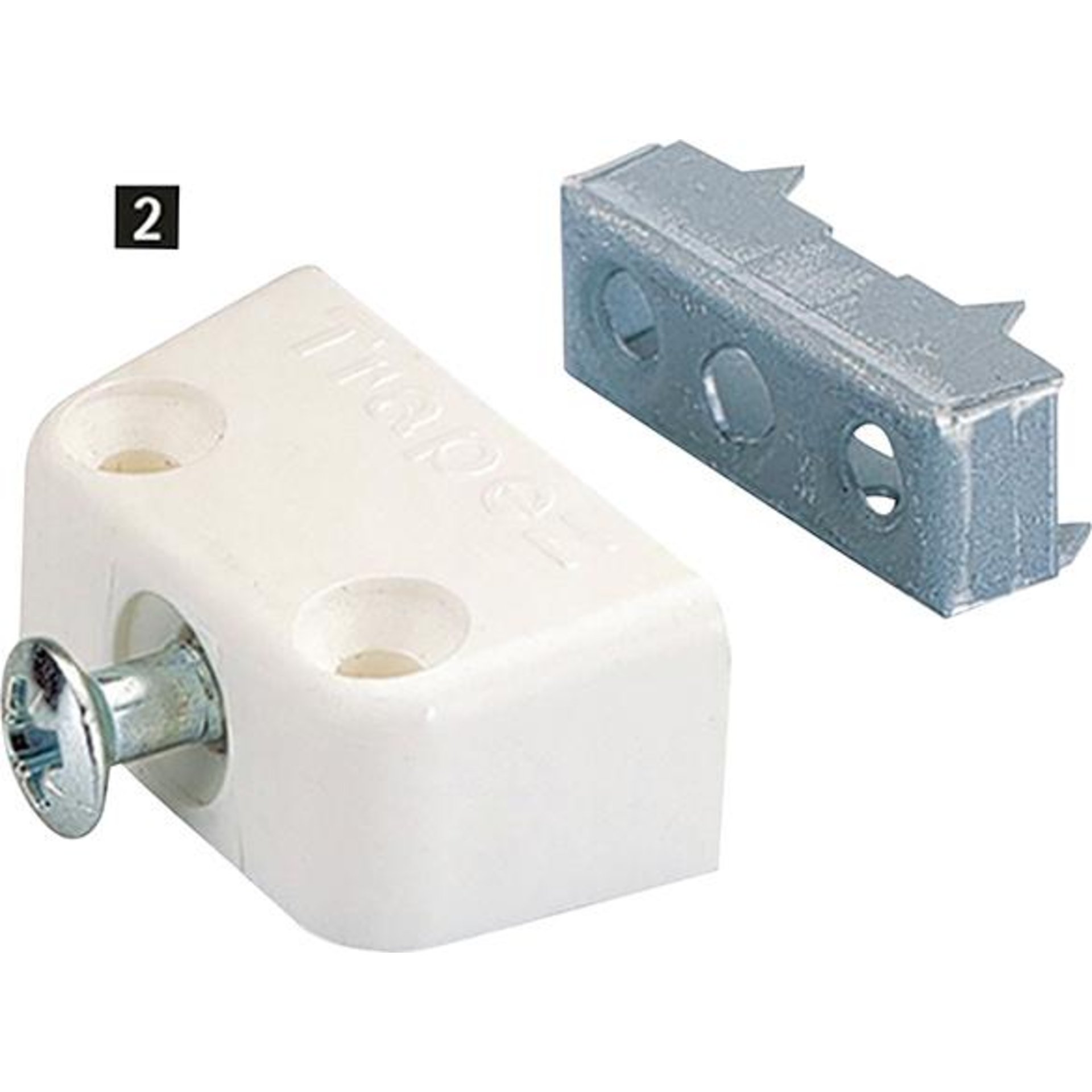

Trapez-Verbindungsbeschlag TZ 4• Mit vormontierter Schraube • Unterteil mit Zacken • Unterteil: Stahl verzinktHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

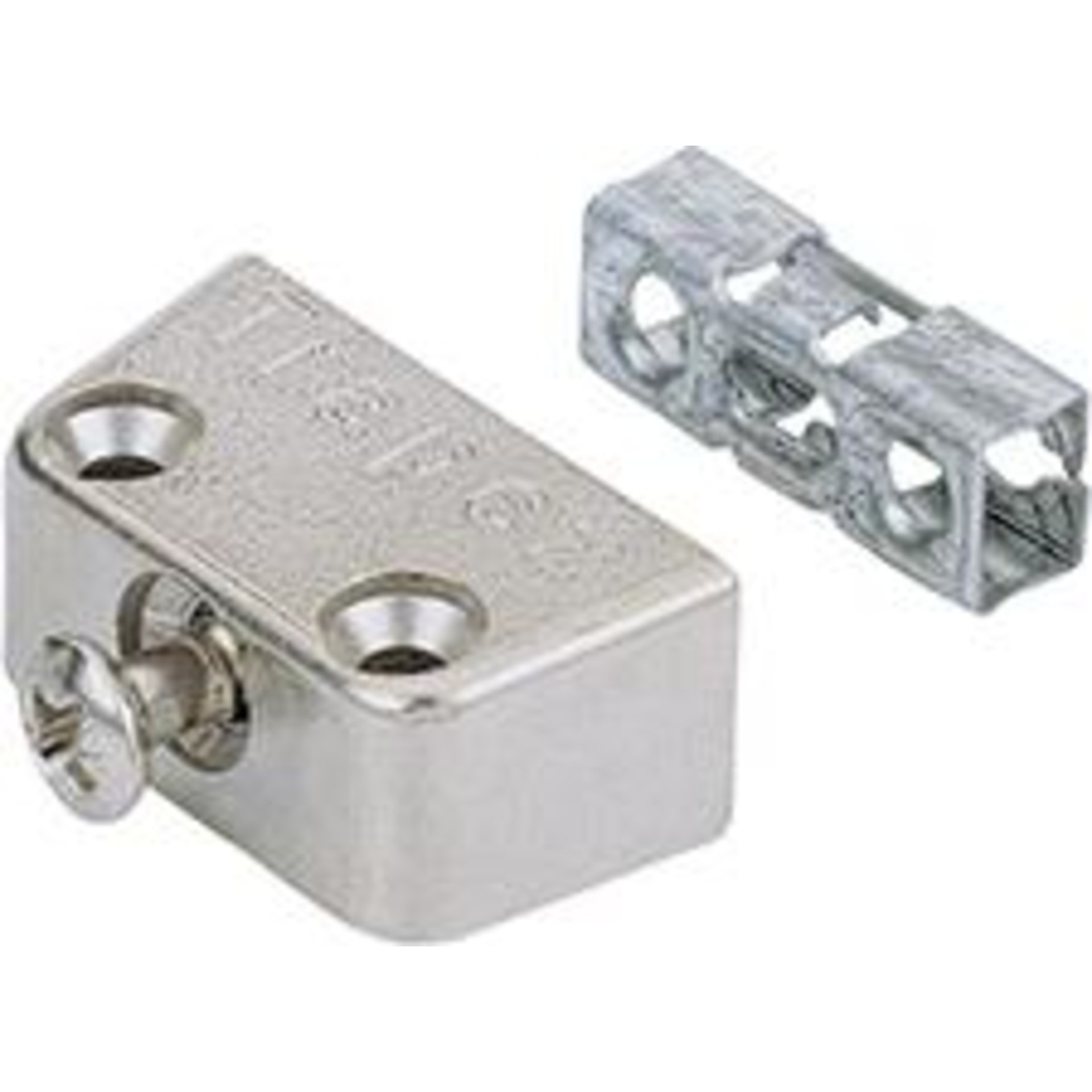

Trapez-Verbindungsbeschlag TZ 4 STD• Mit vormontierter Schraube • Einfache Montage über die Oberteilrastnase • Dehnung / Schwund von Massivholz wird mit einem Langloch im Toleranzfeld von 4 mm aufgefangen • Gehäuse: Zinkdruckguss vernickelt • Unterteil: Stahl verzinktHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

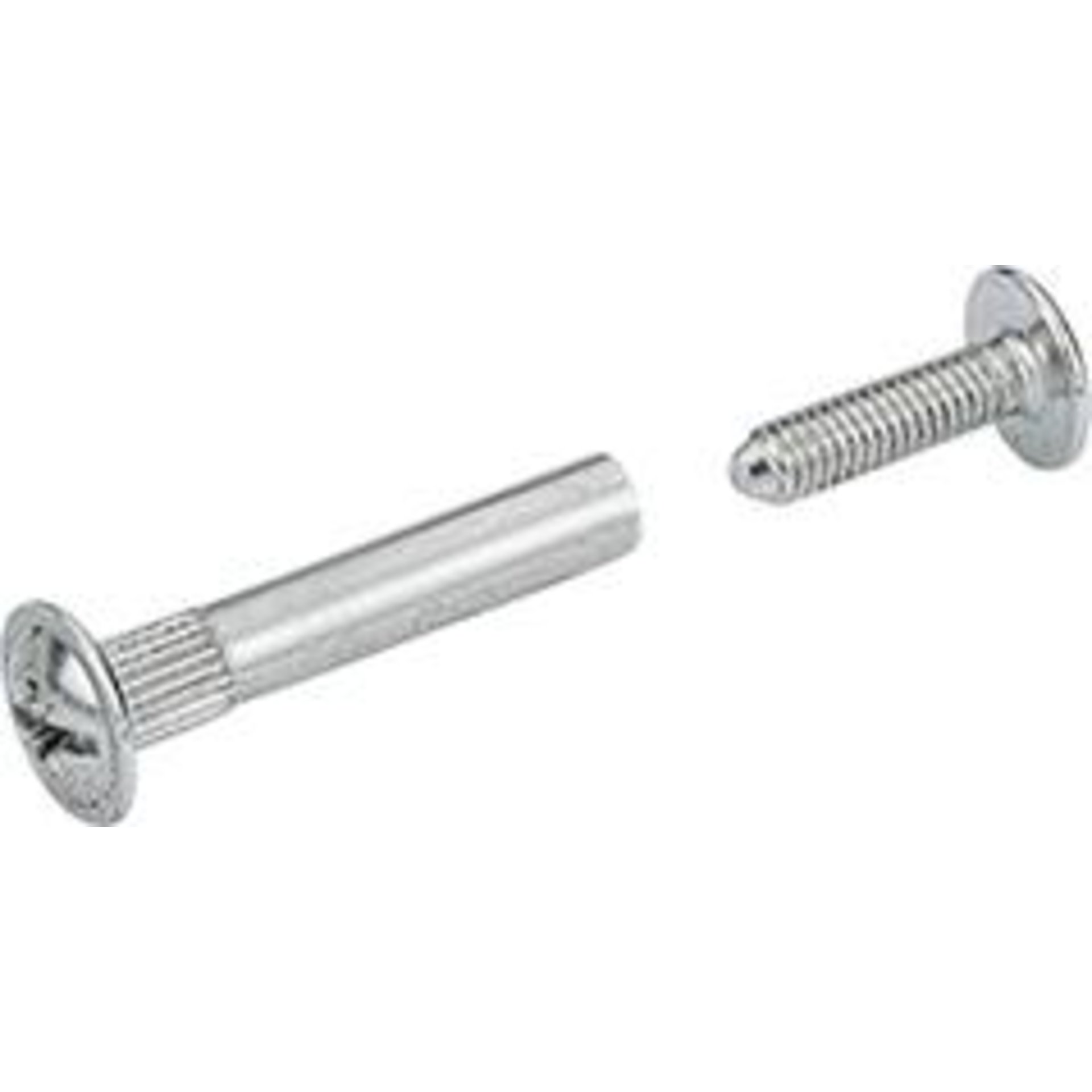

Verbindungsschraube VHS• Zierliche Korpusverbinder mit hohen Zusammenpresskräften • Für Bohrdurchmesser 5 mm • Zurückversetztes Einschraubgewinde erleichtert das Eindrehen der Verbindungsschraube • Schraube M4 x 15 mm / Verbindungshülse: Stahl vernickeltHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

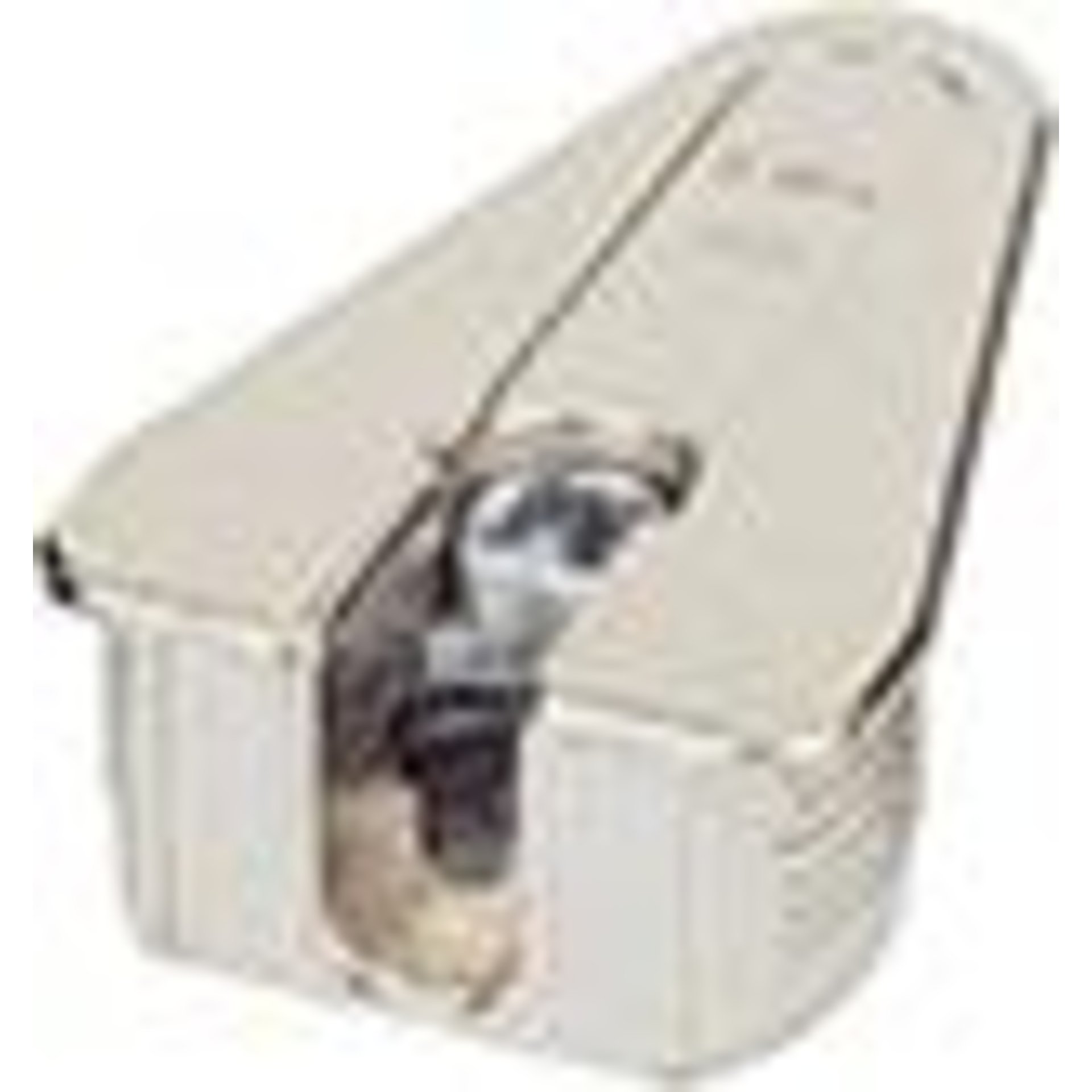

Verbindungsbeschlag VB 20 mit Steg• Für stabile form- und kraftschlüssige Verbindungen von Fachböden mit Seitenwänden, hohe Belastbarkeit • Der Beschlag wird in eine Doppelbohrung mit 32 mm Bohrabstand eingedrückt. Einlassbohrungen mit ø 30 mm und 10 mm • Der Fachboden kann von oben eingesetzt werden • Beim Unterboden kann der Exzenter auch von oben verspannt werden. Dazu ist im Boden eine Durchgangsbohrung erforderlich • Im speziellen Anwendungsfall kann durch den Beschlag hindurch auch ein Sockelversteller betätigt werden • Zinkdruckguss vernickelt • Einsetzbar im System 32Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

Verbindungsbeschlag VB 21 ohne Steg• Für stabile form- und kraftschlüssige Verbindungen von Fachböden mit Seitenwänden, hohe Belastbarkeit • Der Beschlag wird in eine Doppelbohrung mit 32 mm Bohrabstand eingedrückt. Einlassbohrungen mit ø 30 mm und 10 mm • Der Fachboden kann von oben oder stirnseitig eingesetzt werden • Beim Unterboden kann der Exzenter auch von oben verspannt werden. Dazu ist im Boden eine Durchgangsbohrung erforderlich • Im speziellen Anwendungsfall kann durch den Beschlag hindurch auch ein Sockelversteller betätigt werden • Zinkdruckguss vernickelt • Einsetzbar im System 32Abbildung zeigt FarbvariantenHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

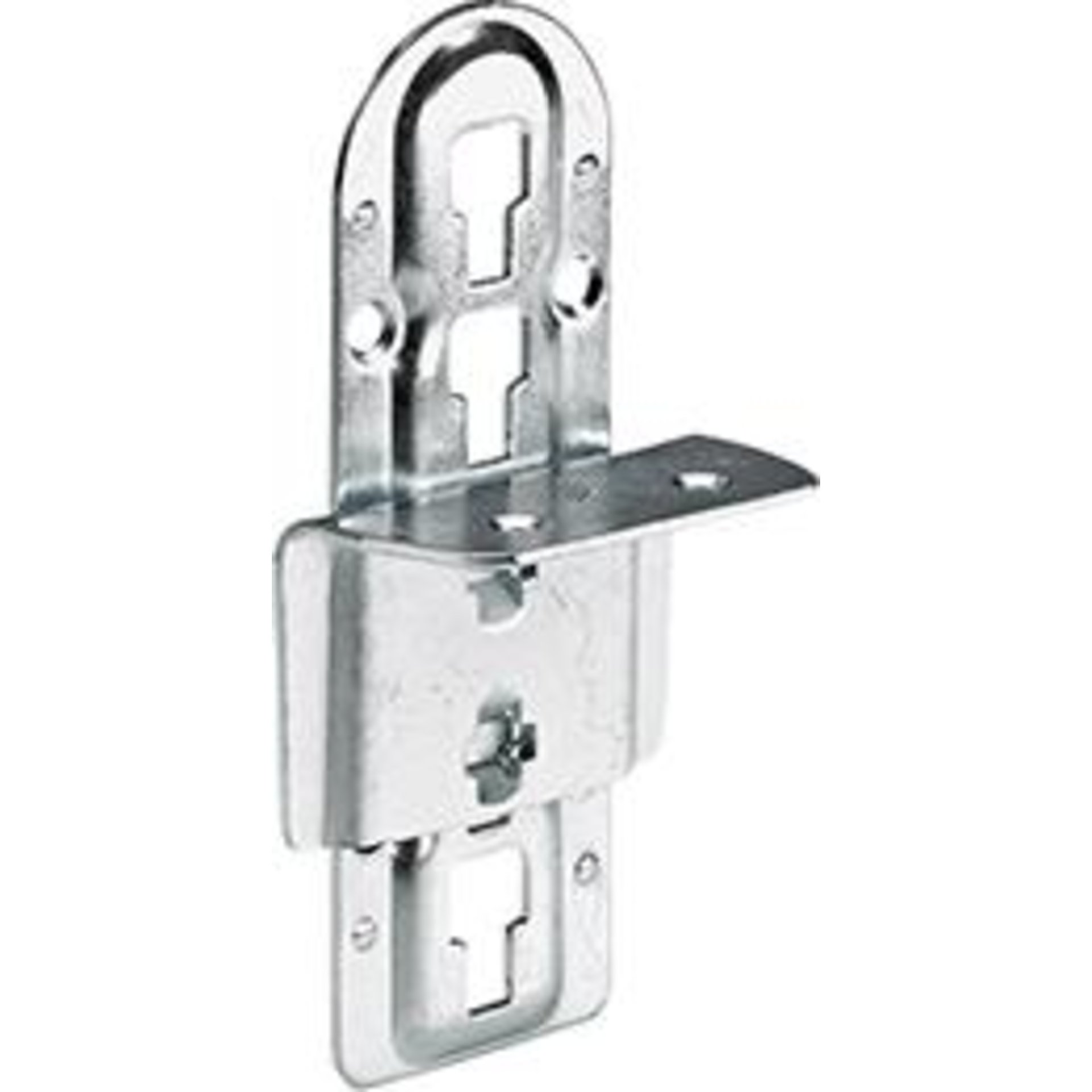

Verbindungsbeschlag VariFix• Für Einzel- und Doppelbetten • Auch für Doppelbetten mit Mittelbalken einsetzbar • Die Höhe der Auflage von Lattenrosten oder Polstern kann in 3 Stufen um je 24 mm verstellt werden • Stahl verzinkt • Belastbarkeit 400 kg / St.Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

Verbindungslasche TopLine L• Zur Verbindung segmentierter Schiebetüren • Integriertes Bohrbild von TopLine M / TopLine L • Stahl verzinkt2 Stück Verbindungslaschen 16 Stück SchraubenHersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com

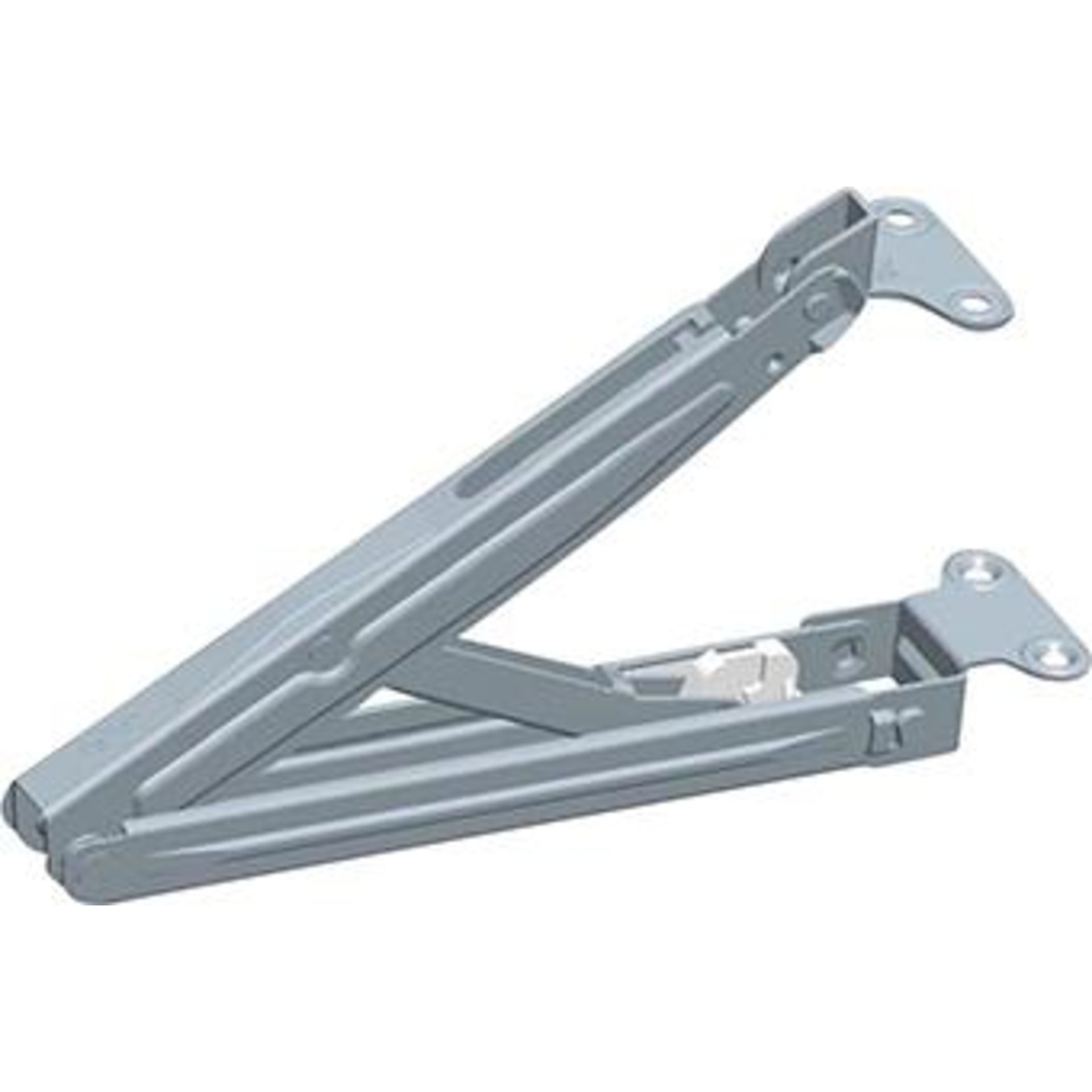

Verstellbeschlag MultiFlex• Verstellbeschlag für Kopf- und Fußteile • 13 Rastpositionen • Besonders niedrige Bauhöhe • Schnelle, einfache Montage • Stahl verzinkt • Belastbarkeit 140 kg / St.Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com
